Elektrobausatz für 7er Schwibbogen

Name: Elektrobausatz für 7er Schwibbogen
Brand: Zubehör
SKU: EL965-7
Price: 22.0 EUR
Availability: LimitedAvailability
Rating: 5.0 (5 reviews)

5 Bewertungen 5 Bewertungen

€ 22,00

Produktnummer: EL965-7

Hersteller: Zubehör

Abmessungen: Kerzenhülse 6 cm x 1,6 cm

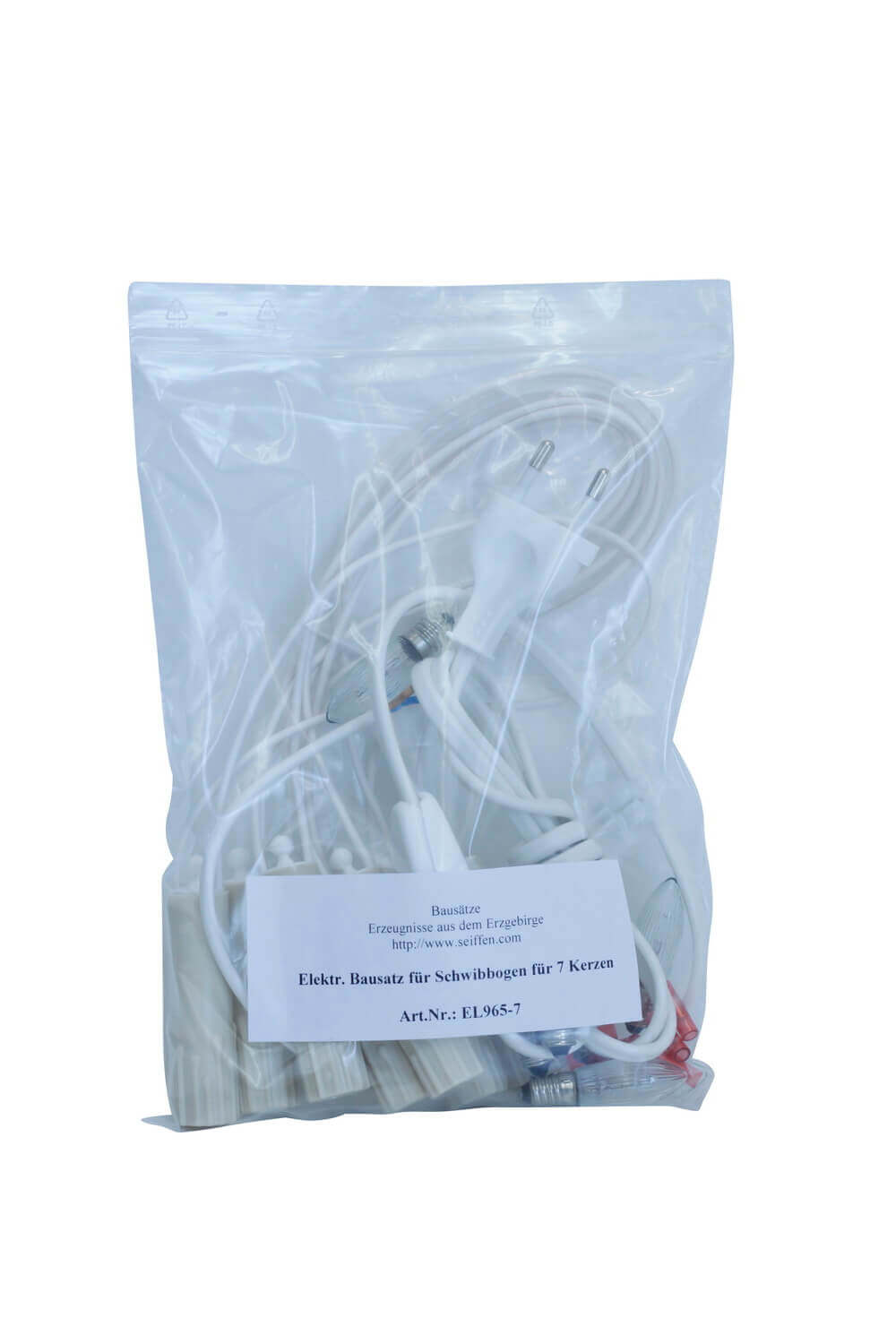

Lieferumfang: 1 Anschlußleitung mit Schalter, 1 Lüsterklemme, 6 Quetschverbinder, 7 Kerzenhülsen komplett montiert mit 26 cm langen Leitungen, 7 Riffelkerzen 34 Volt

Bausatz für 7er Schwibbogen, 7 Riffelkerzen 34 Volt, 1 Anschlußleitung mit Schalter, 1 Lüsterklemme, 7 Kerzenhülsen komplett montiert mit 26 cm langen Leitungen, 6 Quetschverbinder

Anleitung zum Bauteilsatz eines Schwibbogens in Reihenschaltung

- 7 Kerzen ist mit 34 V

Der Hauptteil des Bauteilsatzes sind die Kerzenaufnahmen, die aus Fassung, Hülse, 2fach isolierten Drähten mit ca. 26 cm langen Kontakten sowie der Kerze.

Diese Kerzenaufnahme wird dann an den vorgesehenen Stellen des vorhandenen Bogens befestigt. Die beiden isolierten Drähte (Außen- Durchmesser Litze 2,5 mm) werden in der Mitte zerschnitten und danach auf die entsprechende Länge zugeschnitten. Anschließend müssen die Enden abisoliert werden und mit den Drähten der anderen Kerzenaufnahmen in Reihe verbunden. Dies geschieht entweder mittels Parallelverbinder (liegt dem Bauteilsatz bei) oder per Lötung.
Die Verbindung der letzten zwei freien Drähte erfolgt mit einer Lüsterklemme, die im Sockel des Schwibbogens versteckt wird. Dabei muss einer der beiden Drähte mit einer Zuleitung von ca. 60cm von einer Seite des Schwibbogens bis zur Lüsterklemme verlängert werden. Ferner wird die Anschlussleitung mit Schalter wiederum mit der Lüsterklemme verbunden. Die Kerzen werden eingeschraubt und schon ist der Schwibbogen elektrisch installiert.

Zu beachten ist, dass bei der Verlötung der Drähte die Lötstelle mit Schrumpfschlauch (liegt dem Bauteilsatz nicht bei) abisoliert werden muss.
Außerdem ist bei Einsatz von LED-Kerzen darauf zu achten, dass dann ausschließlich LED-Kerzen zum Einsatz kommen müssen, da LED-Kerzen nicht mit anderen Kerzen kompatibel sind.

Sicherheitshinweis:
Elektroinstallationen sollten nur von Leuten mit den notwendigen elektrotechnischen Fachkenntnissen durchgeführt werden. Daher wird seitens Nestler-Seiffen.com keine Haftung für den Einbau und die Nutzung des Bauteilsatzes übernommen.

Hersteller :

Zubehör

Herstellerreferenz:

SEIFFEN.COM by Nestler GmbH, c/o chg-Leuchten, Hauptstraße 132, 09548 Seiffen, info@seiffen.com

Abmessungen:

Kerzenhülse 6 cm x 1,6 cm

Breite:

10,00 cm

Einsatzort:

innen

Höhe:

12,00 cm

Leistung:

7 Riffelkerzen, 34 V, 3 W , 7 Riffelkerzen je 3 W

Lichteranzahl:

7 Kerzen

Lieferumfang:

1 Anschlußleitung mit Schalter, 1 Lüsterklemme, 6 Quetschverbinder, 7 Kerzenhülsen komplett montiert mit 26 cm langen Leitungen, 7 Riffelkerzen 34 Volt

Produkttyp:

Elektobausatz für Schwibbogen

Serie:

Bausätze für Schwibbögen

Spannung:

220 - 230 V

Tiefe:

5,00 cm

USP:

Bastlerbedarf

Top

Schnelle Lieferung, einfache Montage und schon sieht der alte Schwibbogen wieder Top aus.

Frank am 2024.12.03

Gute Qualität, schnelle Lieferung, jederzeit wieder

Diente der Reparatur eines 7 Schwibbogen. Austausch der alten Kerzenaufnahmen klappte problemlos.

Andre B. am 2024.01.15

Hat alles funktioniert. Kann ich weiter empfehlen

Lieferung kam in sehr gutem Zustand an. Hat alles funktioniert.

MI am 2021.11.21

Kein Titel hinterlegt

alles ist super gelaufen und in Ordnung Danke

Mario Strensch am 2021.02.01

Sehr gut zu verwenden als Alternative zum Wachskerzen

Wir haben diesen Bausatz schon mehrfach bestellt und waren jedes Mal sehr zufrieden. Wir verwenden ihn zum Umrüstung von Pyramiden und Schwibbögen auf elektrisches Licht.

SKBM am 2020.01.15

Sie haben fragen zum Produkt?

Beschreibung

Bausatz für 7er Schwibbogen, 7 Riffelkerzen 34 Volt, 1 Anschlußleitung mit Schalter, 1 Lüsterklemme, 7 Kerzenhülsen komplett montiert mit 26 cm langen Leitungen, 6 Quetschverbinder

Anleitung zum Bauteilsatz eines Schwibbogens in Reihenschaltung

- 7 Kerzen ist mit 34 V

Der Hauptteil des Bauteilsatzes sind die Kerzenaufnahmen, die aus Fassung, Hülse, 2fach isolierten Drähten mit ca. 26 cm langen Kontakten sowie der Kerze.

Produktdetails

Hersteller :

Zubehör

Herstellerreferenz:

SEIFFEN.COM by Nestler GmbH, c/o chg-Leuchten, Hauptstraße 132, 09548 Seiffen, info@seiffen.com

Abmessungen:

Kerzenhülse 6 cm x 1,6 cm

Breite:

10,00 cm

Einsatzort:

innen

Höhe:

12,00 cm

Leistung:

7 Riffelkerzen, 34 V, 3 W , 7 Riffelkerzen je 3 W

Lichteranzahl:

7 Kerzen

Lieferumfang:

1 Anschlußleitung mit Schalter, 1 Lüsterklemme, 6 Quetschverbinder, 7 Kerzenhülsen komplett montiert mit 26 cm langen Leitungen, 7 Riffelkerzen 34 Volt

Produkttyp:

Elektobausatz für Schwibbogen

Serie:

Bausätze für Schwibbögen

Spannung:

220 - 230 V

Tiefe:

5,00 cm

USP:

Bastlerbedarf
