Elektrobausatz für 5er Schwibbogen

Bildergalerie überspringen
Elektrobausatz für 5er Schwibbogen_1
Elektrobausatz für 5er Schwibbogen
Elektrobausatz für 5er Schwibbogen_1
Elektrobausatz für 5er Schwibbogen
4 Bewertungen 4 Bewertungen

€ 18,00

Product number icon Produktnummer: EL965-5
Manufacturer icon Hersteller: Zubehör
Abmessungen: Kerzenhülse 6 cm x 1,6 cm

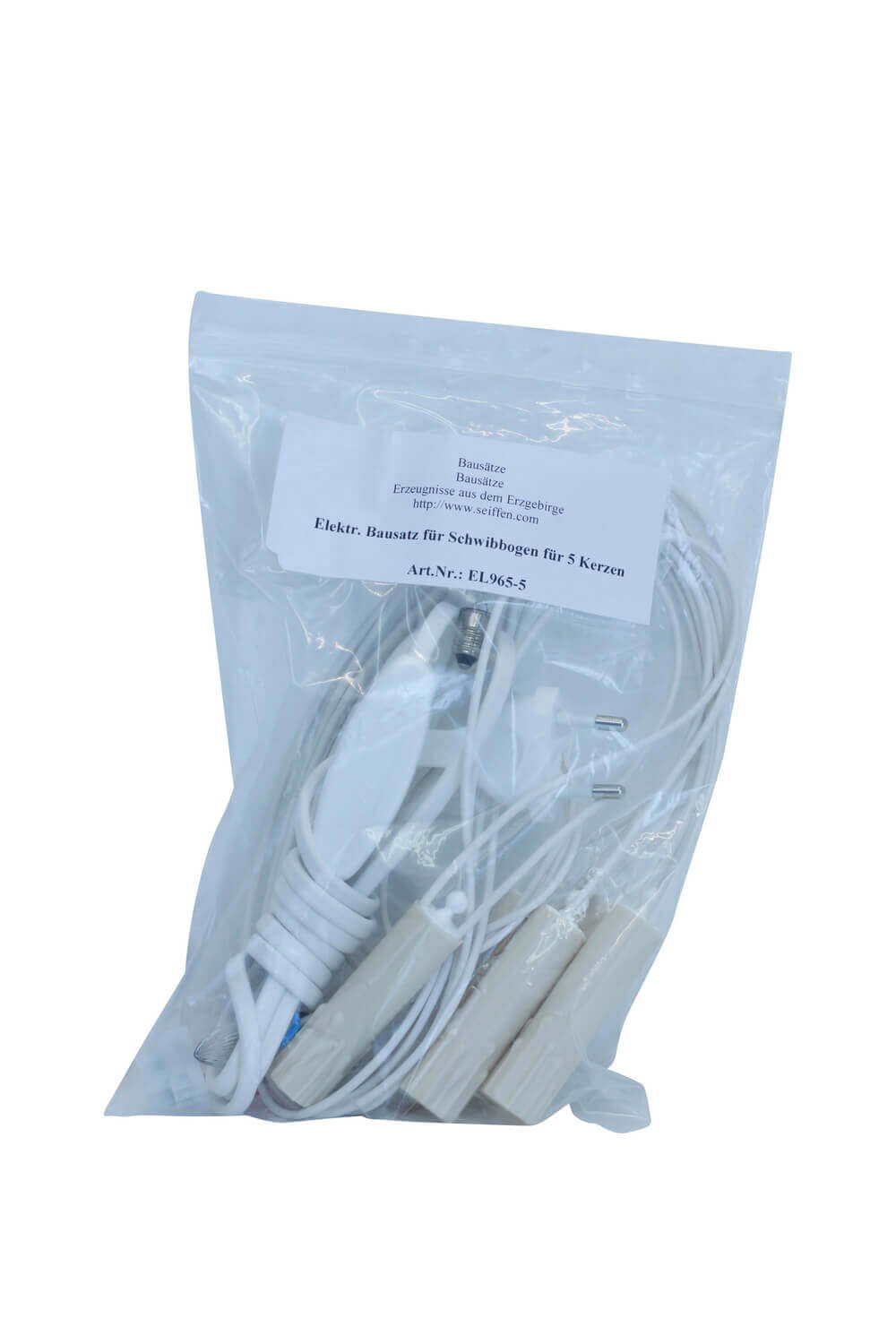

Lieferumfang: 1 Anschlußleitung mit Schalter, 1 Lüsterklemme, 4 Quetschverbinder, 5 Kerzenhülsen komplett montiert mit 26 cm langen Leitungen, 5 Riffelkerzen 46 Volt
Beschreibung Produktdetails Bewertungen Fragen zum Produkt
Elektrobausatz für 5er Schwibbogen

Bausatz für 5er Schwibbogen, 5 Riffelkerzen 46 Volt, 1 Anschlußleitung mit Schalter, 1 Lüsterklemme, 5 Kerzenhülsen komplett montiert mit 26 cm langen Leitungen, 4 Quetschverbinder

Anleitung zum Bauteilsatz eines Schwibbogens in Reihenschaltung

- 5 Kerzen ist mit 46 V

Der Hauptteil des Bauteilsatzes sind die Kerzenaufnahmen, die aus Fassung, Hülse, Tülle (aus Holz), 2fach isolierten Drähten mit ca. 26 cm langen Kontakten sowie der Kerze.

Diese Kerzenaufnahme wird dann an den vorgesehenen Stellen des vorhandenen Bogens befestigt. Die beiden isolierten Drähte (Außen- Durchmesser Litze 2,5 mm) werden in der Mitte zerschnitten und danach auf die entsprechende Länge zugeschnitten. Anschließend müssen die Enden abisoliert werden und mit den Drähten der anderen Kerzenaufnahmen in Reihe verbunden. Dies geschieht entweder mittels Parallelverbinder (liegt dem Bauteilsatz bei) oder per Lötung.
Die Verbindung der letzten zwei freien Drähte erfolgt mit einer Lüsterklemme, die im Sockel des Schwibbogens versteckt wird. Dabei muss einer der beiden Drähte mit einer Zuleitung von ca. 60cm von einer Seite des Schwibbogens bis zur Lüsterklemme verlängert werden. Ferner wird die Anschlussleitung mit Schalter wiederum mit der Lüsterklemme verbunden. Die Kerzen werden eingeschraubt und schon ist der Schwibbogen elektrisch installiert.

Zu beachten ist, dass bei der Verlötung der Drähte die Lötstelle mit Schrumpfschlauch (liegt dem Bauteilsatz nicht bei) abisoliert werden muss.
Außerdem ist bei Einsatz von LED-Kerzen darauf zu achten, dass dann ausschließlich LED-Kerzen zum Einsatz kommen müssen, da LED-Kerzen nicht mit anderen Kerzen kompatibel sind.

Sicherheitshinweis:
Elektroinstallationen sollten nur von Leuten mit den notwendigen elektrotechnischen Fachkenntnissen durchgeführt werden. Daher wird seitens Nestler-Seiffen.com keine Haftung für den Einbau und die Nutzung des Bauteilsatzes übernommen.

Produktdetails
Hersteller :
Zubehör
Herstellerreferenz:
SEIFFEN.COM by Nestler GmbH, c/o chg-Leuchten, Hauptstraße 132, 09548 Seiffen, info@seiffen.com
Abmessungen:
Kerzenhülse 6 cm x 1,6 cm
Breite:
10,00 cm
Einsatzort:
innen
Höhe:
12,00 cm
Leistung:
5 Riffelkerzen 46 V, 3 W, 5 Riffelkerzen je 3 W
Lichteranzahl:
5 Kerzen
Lieferumfang:
1 Anschlußleitung mit Schalter, 1 Lüsterklemme, 4 Quetschverbinder, 5 Kerzenhülsen komplett montiert mit 26 cm langen Leitungen, 5 Riffelkerzen 46 Volt
Produkttyp:
Elektobausatz für Schwibbogen
Serie:
Bausätze für Schwibbögen
Spannung:
220 - 230 V
Tiefe:
5,00 cm
USP:
Bastlerbedarf
Bewertungen
Bewerten Sie dieses Produkt
Elektrobausatz Schwibbogen
Ware wie beschrieben, wäre schön wenn die Anschlussleitung im Lieferumfang dabei wäre. Ansonsten alles super gelaufen.
Brigitte am 2025.12.30
Bis auf die Kabellänge gut
Der Artiken wurde schnell geliefert. Was ich nicht gut fand ist, die Kabel an den Lampenkerzen sind zu kurz und ich musste bei meinem 5 Schwibbogen die Kabel zusätzlich verlängern. Da wäre es schön wenn die Kabel 5 cm länger wären.
Marcus Stahl am 2025.12.17
Super
Artikel wie beschrieben und funktionstüchtig
Andy am 2022.11.27
Alles okay
Schnell geliefert, Artikel entsprach genau dem Angebot und passte perfekt beim Einbau. Funktioniert einwandfrei. Sehr gern wieder.
B.K. am 2021.02.03
