Elektrobausatz für 10er Schwibbogen

Name: Elektrobausatz für 10er Schwibbogen
Brand: Zubehör
SKU: EL965-10
Price: 25.0 EUR
Availability: LimitedAvailability
Rating: 4.85 (10 reviews)

15 Bewertungen 15 Bewertungen

€ 25,00

Produktnummer: EL965-10

Hersteller: Zubehör

Abmessungen: Kerzenhülse 6 cm x 1,6 cm

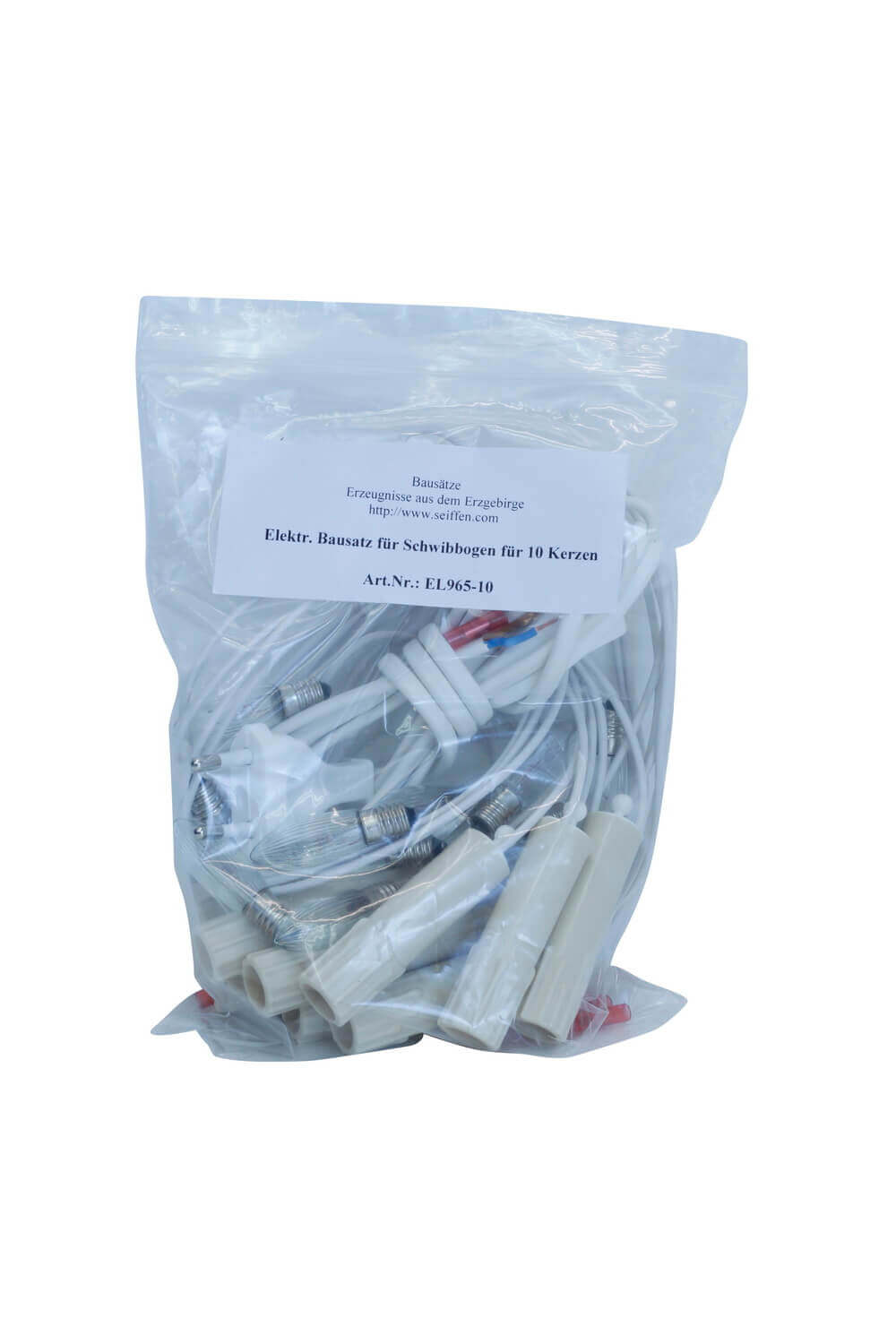

Lieferumfang: 1 Lüsterklemme, 9 Quetschverbinder, 10 Kerzenhülsen komplett montiert 26 cm lange Leitungen, 10 Riffelkerzen 23 V 3 W E10, Schalterleitung 1,5 m (weiß)

Bausatz für 10er Lichterbogen, 10 Riffelkerzen 23 Volt, 1 Anschlußleitung mit Schalter, 1 LÜsterklemme, 10 Kerzenhülsen komplett montiert mit 26 cm langen Leitungen 9 Quetschverbindungen

Anleitung zum Bauteilsatz eines Schwibbogens in Reihenschaltung

- 10 Kerzen ist mit 23 V
Der Hauptteil des Bauteilsatzes sind die Kerzenaufnahmen, die aus Fassung, Hülse, 2-fach isolierten Drähten mit ca. 26 cm langen Kontakten sowie der Kerze.

Diese Kerzenaufnahme wird dann an den vorgesehenen Stellen des vorhandenen Bogens befestigt. Die beiden isolierten Drähte (Außen- Durchmesser Litze 2,5 mm) werden in der Mitte zerschnitten und danach auf die entsprechende Länge zugeschnitten. Anschließend müssen die Enden abisoliert werden und mit den Drähten der anderen Kerzenaufnahmen in Reihe verbunden. Dies geschieht entweder mittels Parallelverbinder (liegt dem Bauteilsatz bei) oder per Lötung.
Die Verbindung der letzten zwei freien Drähte erfolgt mit einer Lüsterklemme, die im Sockel des Schwibbogens versteckt wird. Dabei muss einer der beiden Drähte mit einer Zuleitung von ca. 60cm von einer Seite des Schwibbogens bis zur Lüsterklemme verlängert werden. Ferner wird die Anschlussleitung mit Schalter wiederum mit der Lüsterklemme verbunden. Die Kerzen werden eingeschraubt und schon ist der Schwibbogen elektrisch installiert.

Zu beachten ist, dass bei der Verlötung der Drähte die Lötstelle mit Schrumpfschlauch (liegt dem Bauteilsatz nicht bei) abisoliert werden muss.
Außerdem ist bei Einsatz von LED-Kerzen darauf zu achten, dass dann ausschließlich LED-Kerzen zum Einsatz kommen müssen, da LED-Kerzen nicht mit anderen Kerzen kompatibel sind.

Sicherheitshinweis:
Elektroinstallationen sollten nur von Leuten mit den notwendigen elektrotechnischen Fachkenntnissen durchgeführt werden. Daher wird seitens Nestler-Seiffen.com keine Haftung für den Einbau und die Nutzung des Bauteilsatzes übernommen.

Hersteller :

Zubehör

Herstellerreferenz:

SEIFFEN.COM by Nestler GmbH, c/o chg-Leuchten, Hauptstraße 132, 09548 Seiffen, info@seiffen.com

Abmessungen:

Kerzenhülse 6 cm x 1,6 cm

Breite:

13,00 cm

Einsatzort:

innen

Höhe:

20,00 cm

Leistung:

10 Riffelkerzen, 23 V, 3 W, E10, 10 Riffelkerzen je 3 W

Lichteranzahl:

10 Kerzen

Lieferumfang:

1 Lüsterklemme, 9 Quetschverbinder, 10 Kerzenhülsen komplett montiert 26 cm lange Leitungen, 10 Riffelkerzen 23 V 3 W E10, Schalterleitung 1,5 m (weiß)

Produkttyp:

Elektobausatz für Schwibbogen

Serie:

Bausätze für Schwibbögen

Spannung:

220 - 230 V

Tiefe:

4,00 cm

USP:

Bastlerbedarf

Alles Bestens

Hat alles super geklappt. Alles passt und leuchtet.

Jürgen Herzig am 2026.01.04

Klasse

Toller Bausatz, gern immer wieder

Peter am 2025.09.21

super Elektrobausatz

war super zu installieren funktioniert bestens gerne wieder

robinhood2 am 2025.01.14

sehr gut

alles bestens, gutes Produkt, schnelle Lieferung ... jederzeit gerne wieder

micky am 2024.12.19

Sehr gerne wieder, alles duper

UG am 2024.12.17

alles super

Kein Kommentar hinterlegt.

Norman am 2024.10.08

Schnelle Lieferung, aber...

Abwicklung war sehr gut. Der Karton könnte deutlich kleiner sein + damit Verpackungsmaterial gespart werden. Leider lag die Beschreibung nicht nochmal bei. Auch die beschrieben 60 cm lange Leitung konnte ich nicht finden :-( Im Shop hatte ich leider nicht den gleichen Bausatz mit Tülle gefunden. Unter ähnliche Artikel wurden nur unterschiedliche Kerzenanzahl angeboten. Es wäre aber deutlich besser gewesen, weil dann die Kerzenhülsen sicher perfekt in die Tüllen passen würden und es das wäre, was ich wirklich benötige...

Yvonne E. am 2021.12.03

Ware in Ordnung, schnelle Abwicklung, gerne wieder, danke

Kein Kommentar hinterlegt.

Hoeft am 2021.12.01

Super Bausatz zur Reperatur. Jetzt leuchten wieder alle im Haus.

Kein Kommentar hinterlegt.

Judith Leeb-Lange am 2020.12.09

Artikel einwandfrei und wie zugesagt geliefert inkl. sehr kompetenter und freundlicher Beratung am Telefon

Kein Kommentar hinterlegt.

am 2020.11.29
