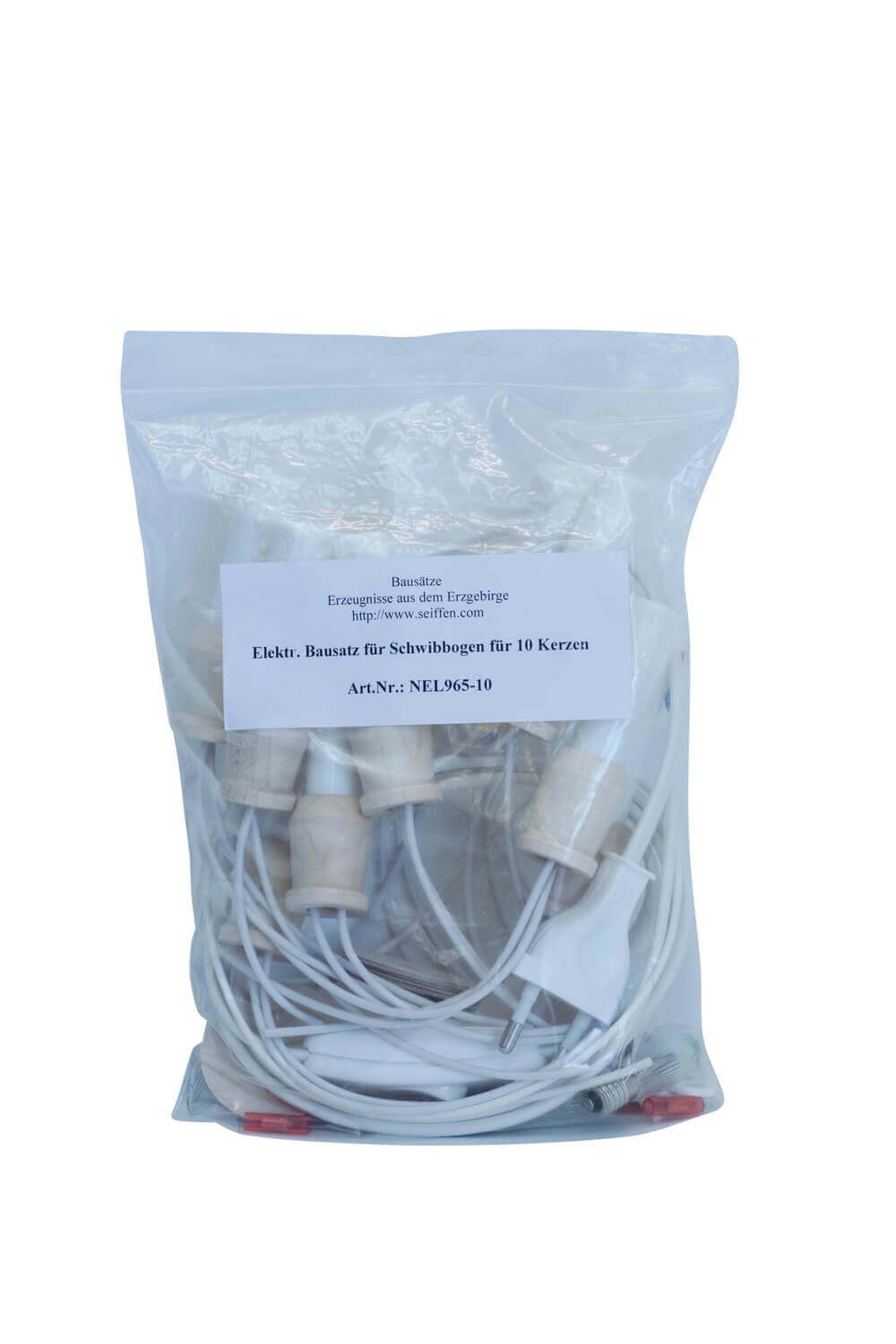

Elektrobausatz für 10er Schwibbogen mit Tülle und Scheibe von SEIFFEN.COM

Bildergalerie überspringen
Elektrobausatz für 10er Schwibbogen mit Tülle und Scheibe von SEIFFEN.COM
Elektrobausatz für 10er Schwibbogen mit Tülle und Scheibe von SEIFFEN.COM
Elektrobausatz für 10er Schwibbogen mit Tülle und Scheibe von SEIFFEN.COM
Elektrobausatz für 10er Schwibbogen mit Tülle und Scheibe von SEIFFEN.COM
8 Bewertungen 8 Bewertungen

€ 25,00

Product number icon Produktnummer: NEL965-10
Manufacturer icon Hersteller: Zubehör
Lieferumfang: 1 Anschlußleitung mit Schalter, 1 Lüsterklemme, 1 Zugentlastung, 9 Quetschverbinder, 10 Holzscheiben, 10 Kerzenhülsen komplett mit ca. 12 cm langen Leitungen, 10 Riffelkerzen 23 V 3 W E10
Beschreibung Produktdetails Bewertungen Fragen zum Produkt
Elektrobausatz für 10er Schwibbogen mit Tülle und Scheibe von SEIFFEN.COM

Bausatz für 10er Lichterbogen, 10 Riffelkerzen 23 Volt, 1 Anschlußleitung mit Schalter, 1 Lüsterklemme, 1 Zugentlastung, 10 Kerzenhülsen komplett montiert mit ca. 12 cm langen Leitungen, 9 Quetschverbinder, 10 Holztscheiben

Anleitung zum Bauteilsatz eines Schwibbogens in Reihenschaltung

- 10 Kerzen ist mit 23 V
Der Hauptteil des Bauteilsatzes sind die Kerzenaufnahmen, die aus Fassung, Hülse, Tülle (aus Holz), 2-fach isolierten Drähten mit ca. 26 cm langen Kontakten sowie der Kerze.

Diese Kerzenaufnahme wird dann an den vorgesehenen Stellen des vorhandenen Bogens befestigt. Die beiden isolierten Drähte (Außen- Durchmesser Litze 2,5 mm) werden in der Mitte zerschnitten und danach auf die entsprechende Länge zugeschnitten. Anschließend müssen die Enden abisoliert werden und mit den Drähten der anderen Kerzenaufnahmen in Reihe verbunden. Dies geschieht entweder mittels Parallelverbinder (liegt dem Bauteilsatz bei) oder per Lötung.
Die Verbindung der letzten zwei freien Drähte erfolgt mit einer Lüsterklemme, die im Sockel des Schwibbogens versteckt wird. Dabei muss einer der beiden Drähte mit einer Zuleitung von ca. 60cm von einer Seite des Schwibbogens bis zur Lüsterklemme verlängert werden. Ferner wird die Anschlussleitung mit Schalter wiederum mit der Lüsterklemme verbunden. Die Kerzen werden eingeschraubt und schon ist der Schwibbogen elektrisch installiert.

Zu beachten ist, dass bei der Verlötung der Drähte die Lötstelle mit Schrumpfschlauch (liegt dem Bauteilsatz nicht bei) abisoliert werden muss.
Außerdem ist bei Einsatz von LED-Kerzen darauf zu achten, dass dann ausschließlich LED-Kerzen zum Einsatz kommen müssen, da LED-Kerzen nicht mit anderen Kerzen kompatibel sind.

Sicherheitshinweis:
Elektroinstallationen sollten nur von Leuten mit den notwendigen elektrotechnischen Fachkenntnissen durchgeführt werden. Daher wird seitens SEIFFEN.COM by Nestler keine Haftung für den Einbau und die Nutzung des Bauteilsatzes übernommen.

Produktdetails
Hersteller :
Zubehör
Herstellerreferenz:
SEIFFEN.COM by Nestler GmbH, c/o chg-Leuchten, Hauptstraße 132, 09548 Seiffen, info@seiffen.com
Breite:
13,00 cm
Einsatzort:
innen
Herkunftsort:
Kurort Seiffen | Erzgebirge
Herstellungsland:
Deutschland - Made in Germany
Höhe:
20,00 cm
Leistung:
10 Riffelkerzen, 23 V, 3 W, E10, 10 Riffelkerzen je 3 W
Lichteranzahl:
10
Lieferumfang:
1 Anschlußleitung mit Schalter, 1 Lüsterklemme, 1 Zugentlastung, 9 Quetschverbinder, 10 Holzscheiben, 10 Kerzenhülsen komplett mit ca. 12 cm langen Leitungen, 10 Riffelkerzen 23 V 3 W E10
Länge:
4,00 cm
Produkttyp:
Elektobausatz für Schwibbogen
Serie:
Bausätze für Schwibbögen
Spannung:
220 - 230 V
Tiefe:
4,00 cm
USP:
Bastlerbedarf, Original SEIFFEN.COM by Nestler!
Bewertungen
Bewerten Sie dieses Produkt
Einfach super
Sehr gutes Produkt, ist alles dabei was man braucht .Ich bin voll zufrieden.
Thomas Richter am 2024.12.10
super Bausatz!
Kein Kommentar hinterlegt.
Kai am 2024.11.24
Guter Bausatz
Kein Kommentar hinterlegt.
am 2023.12.04
Bewertung sehr gut
Hat alles bestens gekappt, super schnelle Lieferung.
Holger am 2022.12.21
Bausatz
Artikel und Lieferung sehr gut, sehr empfehlenswert, Ein Leuchtmittel asl Ersatz wäre schön gewesen.
anonym am 2021.02.01
Sehr gut
Alles gut
am 2020.02.04
Bausatz für Schwippbögen 10er Kerzenset
Sehr schöner Artikel, man kann sehr schnell seinen alten Schwippbogen aufwerten.
Reinhard Höhns am 2019.12.12
Toller Artikel und prima Lieferung. Sehr zu empfehlen!
Kein Kommentar hinterlegt.
am 2019.11.02
Sie haben fragen zum Produkt?
Beschreibung
Beschreibung Produktdetails Bewertungen Fragen zum Produkt
Elektrobausatz für 10er Schwibbogen mit Tülle und Scheibe von SEIFFEN.COM

Bausatz für 10er Lichterbogen, 10 Riffelkerzen 23 Volt, 1 Anschlußleitung mit Schalter, 1 Lüsterklemme, 1 Zugentlastung, 10 Kerzenhülsen komplett montiert mit ca. 12 cm langen Leitungen, 9 Quetschverbinder, 10 Holztscheiben

Anleitung zum Bauteilsatz eines Schwibbogens in Reihenschaltung

- 10 Kerzen ist mit 23 V
Der Hauptteil des Bauteilsatzes sind die Kerzenaufnahmen, die aus Fassung, Hülse, Tülle (aus Holz), 2-fach isolierten Drähten mit ca. 26 cm langen Kontakten sowie der Kerze.

Diese Kerzenaufnahme wird dann an den vorgesehenen Stellen des vorhandenen Bogens befestigt. Die beiden isolierten Drähte (Außen- Durchmesser Litze 2,5 mm) werden in der Mitte zerschnitten und danach auf die entsprechende Länge zugeschnitten. Anschließend müssen die Enden abisoliert werden und mit den Drähten der anderen Kerzenaufnahmen in Reihe verbunden. Dies geschieht entweder mittels Parallelverbinder (liegt dem Bauteilsatz bei) oder per Lötung.
Die Verbindung der letzten zwei freien Drähte erfolgt mit einer Lüsterklemme, die im Sockel des Schwibbogens versteckt wird. Dabei muss einer der beiden Drähte mit einer Zuleitung von ca. 60cm von einer Seite des Schwibbogens bis zur Lüsterklemme verlängert werden. Ferner wird die Anschlussleitung mit Schalter wiederum mit der Lüsterklemme verbunden. Die Kerzen werden eingeschraubt und schon ist der Schwibbogen elektrisch installiert.

Zu beachten ist, dass bei der Verlötung der Drähte die Lötstelle mit Schrumpfschlauch (liegt dem Bauteilsatz nicht bei) abisoliert werden muss.
Außerdem ist bei Einsatz von LED-Kerzen darauf zu achten, dass dann ausschließlich LED-Kerzen zum Einsatz kommen müssen, da LED-Kerzen nicht mit anderen Kerzen kompatibel sind.

Sicherheitshinweis:
Elektroinstallationen sollten nur von Leuten mit den notwendigen elektrotechnischen Fachkenntnissen durchgeführt werden. Daher wird seitens SEIFFEN.COM by Nestler keine Haftung für den Einbau und die Nutzung des Bauteilsatzes übernommen.

Produktdetails
Hersteller :
Zubehör
Herstellerreferenz:
SEIFFEN.COM by Nestler GmbH, c/o chg-Leuchten, Hauptstraße 132, 09548 Seiffen, info@seiffen.com
Breite:
13,00 cm
Einsatzort:
innen
Herkunftsort:
Kurort Seiffen | Erzgebirge
Herstellungsland:
Deutschland - Made in Germany
Höhe:
20,00 cm
Leistung:
10 Riffelkerzen, 23 V, 3 W, E10, 10 Riffelkerzen je 3 W
Lichteranzahl:
10
Lieferumfang:
1 Anschlußleitung mit Schalter, 1 Lüsterklemme, 1 Zugentlastung, 9 Quetschverbinder, 10 Holzscheiben, 10 Kerzenhülsen komplett mit ca. 12 cm langen Leitungen, 10 Riffelkerzen 23 V 3 W E10
Länge:
4,00 cm
Produkttyp:
Elektobausatz für Schwibbogen
Serie:
Bausätze für Schwibbögen
Spannung:
220 - 230 V
Tiefe:
4,00 cm
USP:
Bastlerbedarf, Original SEIFFEN.COM by Nestler!
Bewertungen
Bewerten Sie dieses Produkt
Einfach super
Sehr gutes Produkt, ist alles dabei was man braucht .Ich bin voll zufrieden.
Thomas Richter am 2024.12.10
super Bausatz!
Kein Kommentar hinterlegt.
Kai am 2024.11.24
Guter Bausatz
Kein Kommentar hinterlegt.
am 2023.12.04
Bewertung sehr gut
Hat alles bestens gekappt, super schnelle Lieferung.
Holger am 2022.12.21
Bausatz
Artikel und Lieferung sehr gut, sehr empfehlenswert, Ein Leuchtmittel asl Ersatz wäre schön gewesen.
anonym am 2021.02.01
Sehr gut
Alles gut
am 2020.02.04
Bausatz für Schwippbögen 10er Kerzenset
Sehr schöner Artikel, man kann sehr schnell seinen alten Schwippbogen aufwerten.
Reinhard Höhns am 2019.12.12
Toller Artikel und prima Lieferung. Sehr zu empfehlen!
Kein Kommentar hinterlegt.
am 2019.11.02
Fragen zum Produkt
Produktgalerie überspringen

Das könnte Ihnen auch gefallen

Elektrobausatz für 5er Schwibbogen mit Tülle und Muffe von SEIFFEN.COM_1
Elektrobausatz für 5er Schwibbogen mit Tülle und Muffe von SEIFFEN.COM
€ 20,00
Art-Nr:

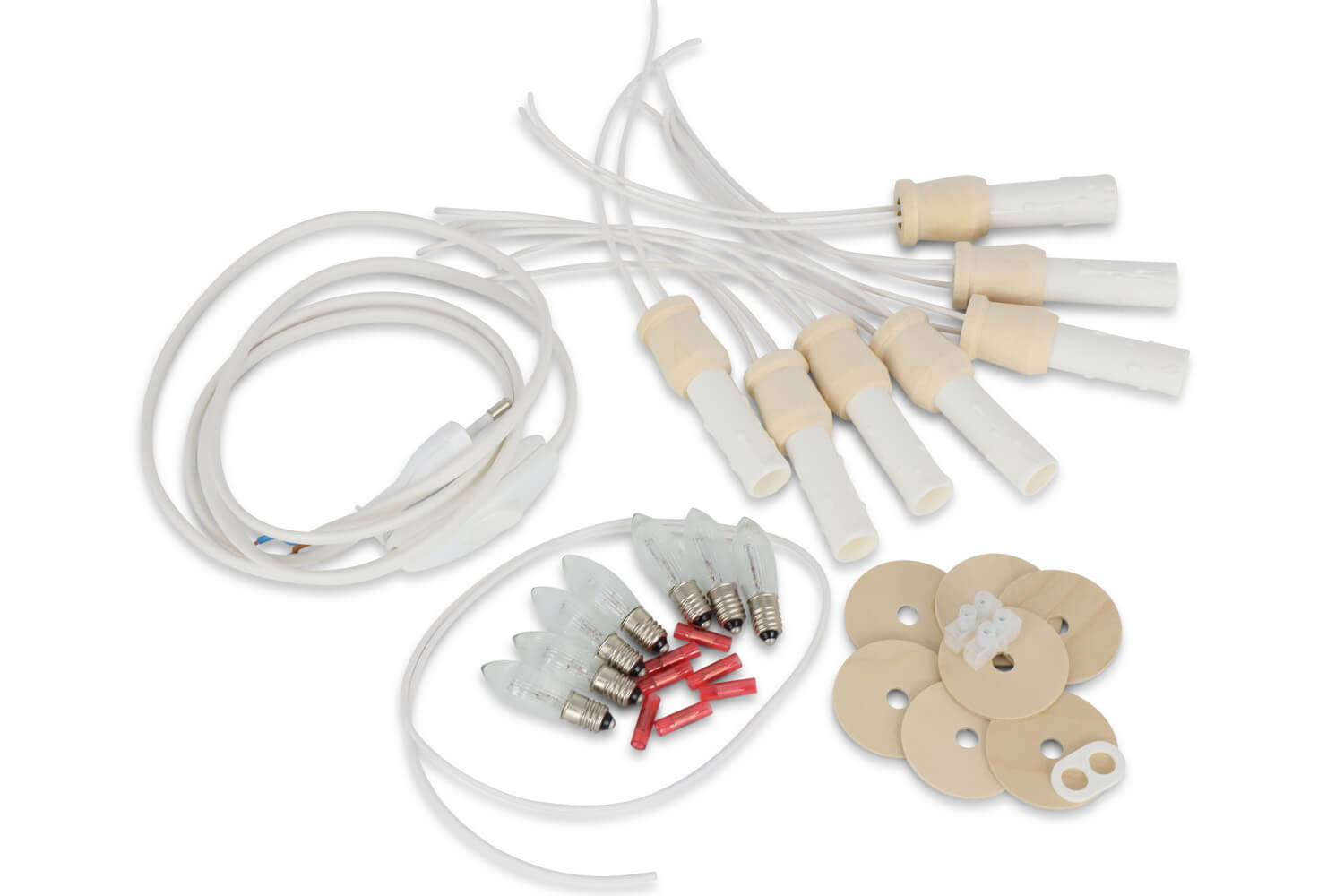

Elektrobausatz für 7er Schwibbogen mit Tülle und Scheibe von SEIFFEN.COM_1
